7” Industrial Touch Display per Applicazioni Indoor e Outdoor
Diseñar un único monitor para diferentes aplicaciones implica encontrar el equilibrio adecuado entre flexibilidad, fiabilidad y simplicidad de integración. Para este proyecto, KF ha desarrollado una plataforma de pantalla de 7″ capaz de adaptarse a entornos tanto interiores como exteriores, ofreciendo una solución compacta, robusta y configurable para sistemas de ticketing, pago y gestión de efectivo.
SECTOR
Cash Handling Machines
La necesidad

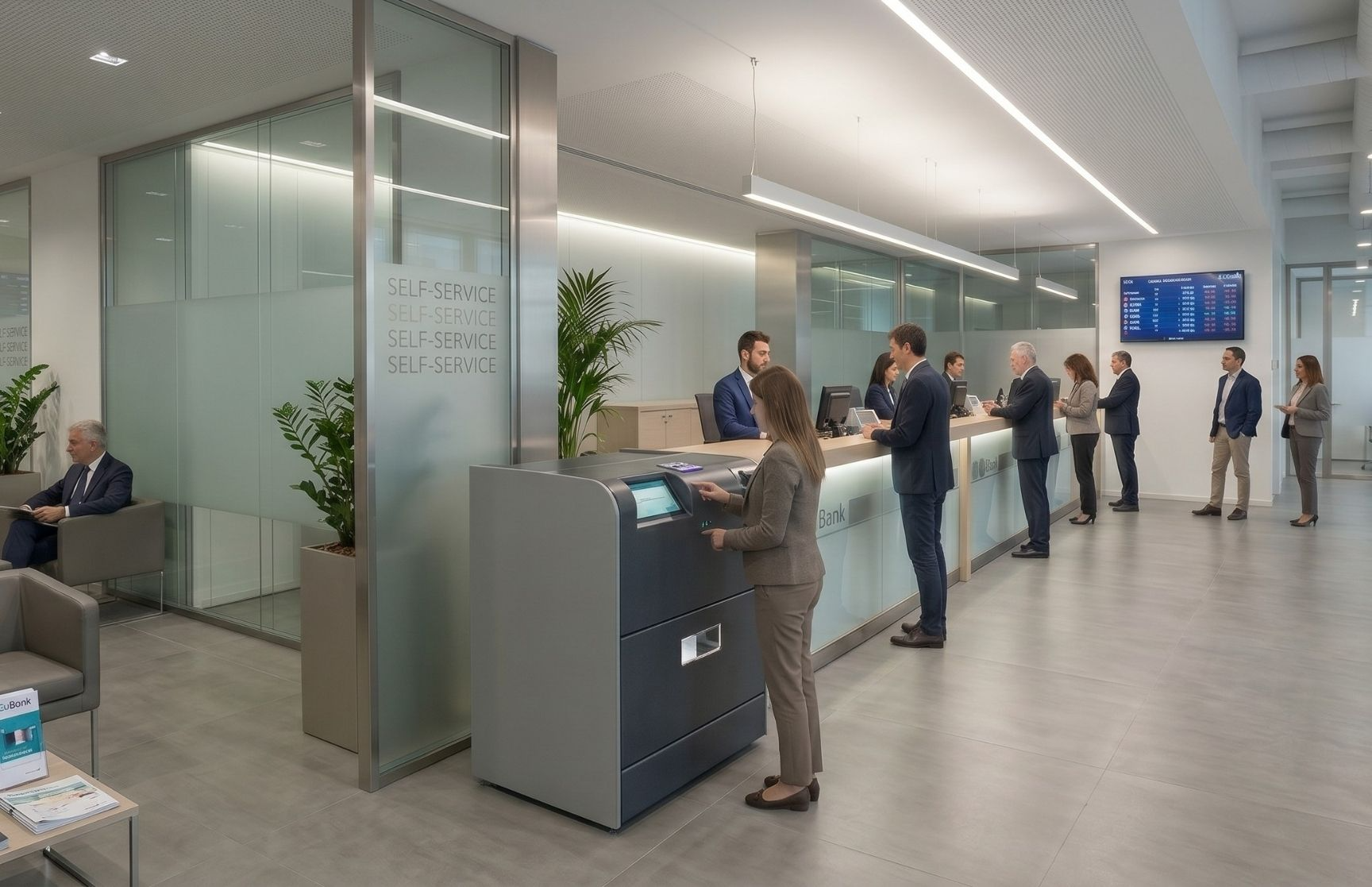

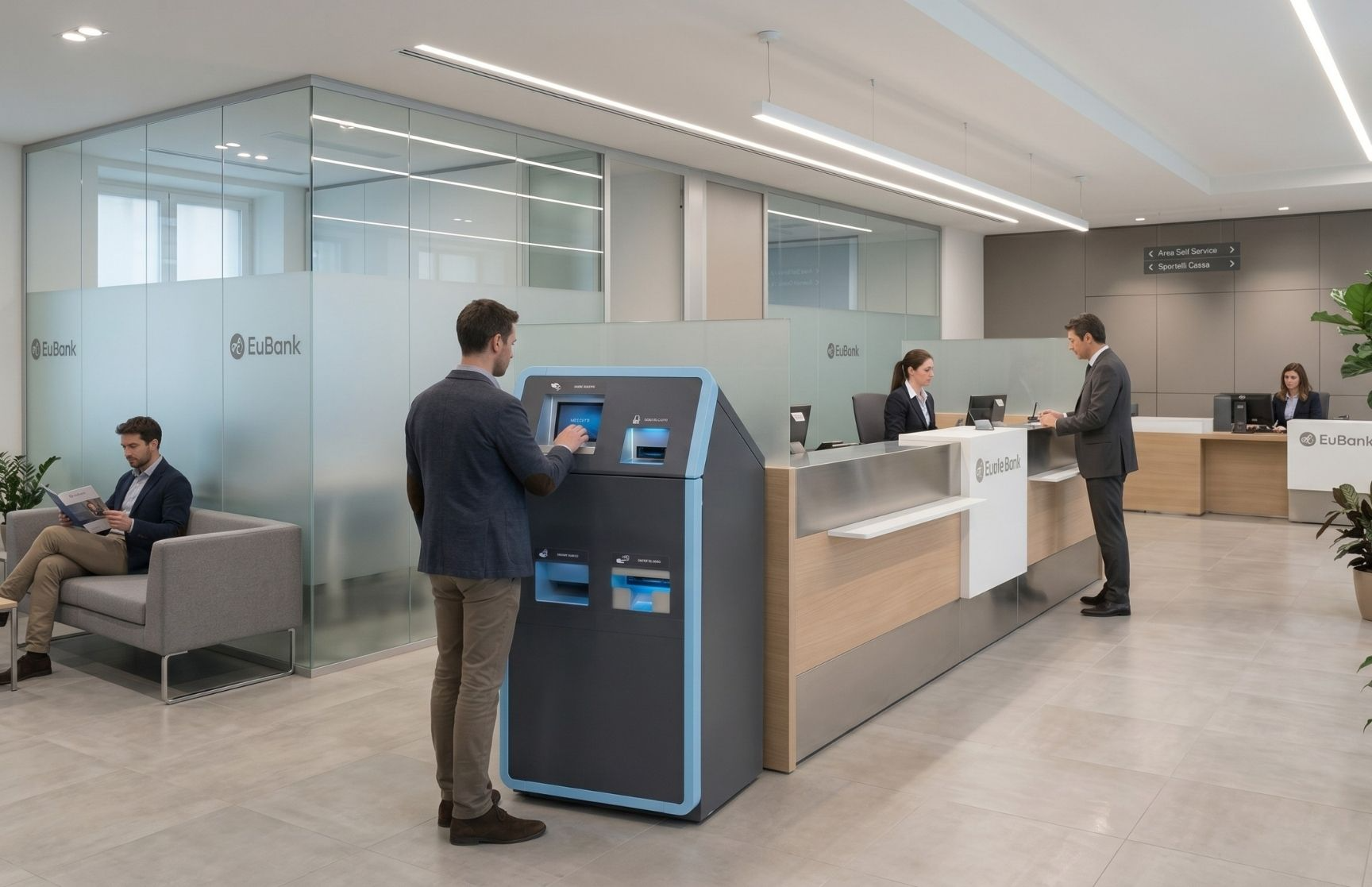

En sectores como el ticketing, los sistemas de pago para aparcamientos y las máquinas para la gestión del dinero, la versatilidad representa un requisito fundamental. Las aplicaciones pueden variar desde interfaces de servicio integradas dentro de máquinas complejas hasta sistemas instalados en entornos outdoor expuestos a las condiciones ambientales y al desgaste diario.
Para este proyecto, el cliente buscaba una solución compacta, completa y fácilmente integrable, capaz de adaptarse a diferentes contextos de aplicación manteniendo fiabilidad, sencillez de instalación y una estructura completa.
La solución

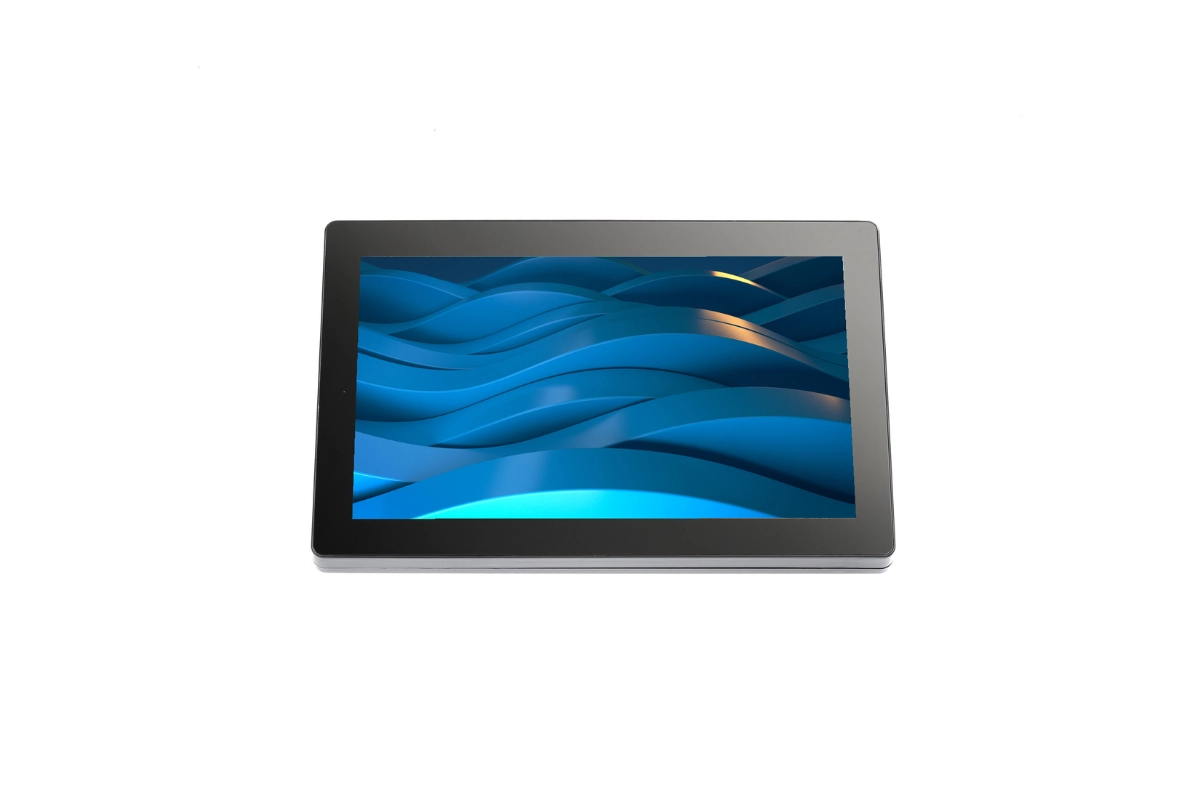

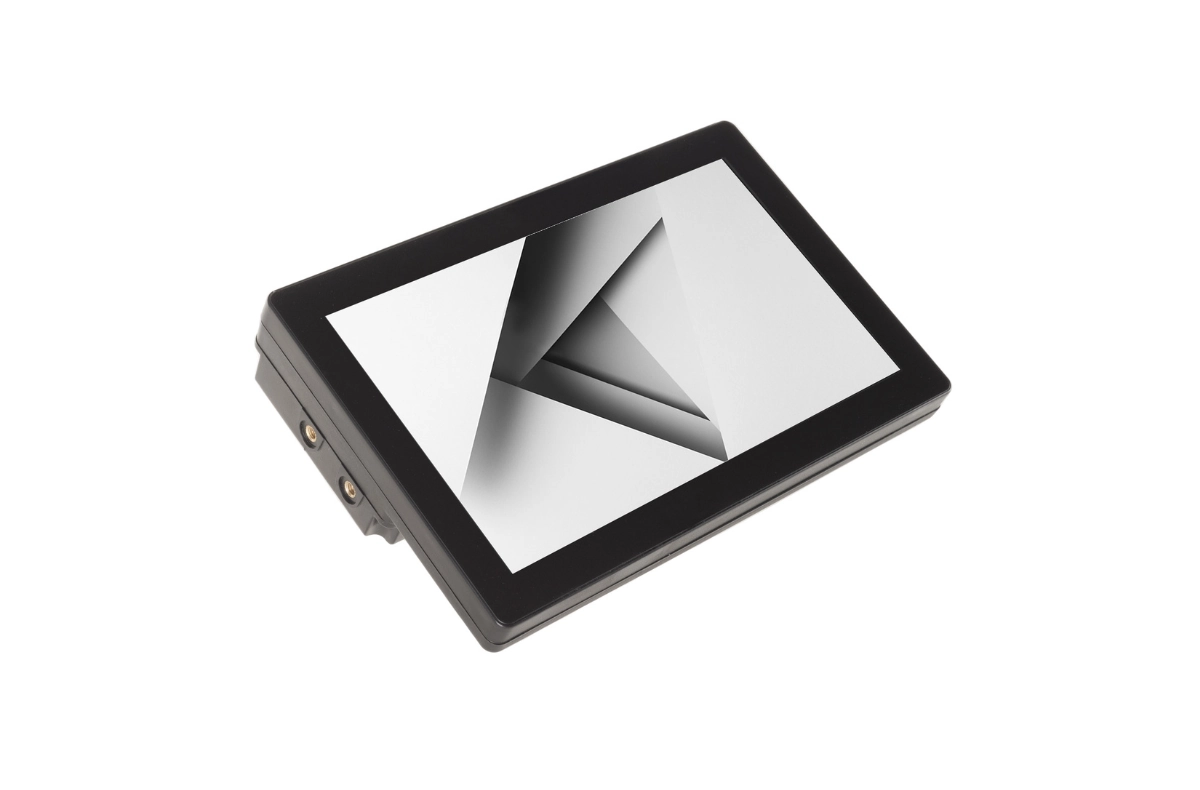

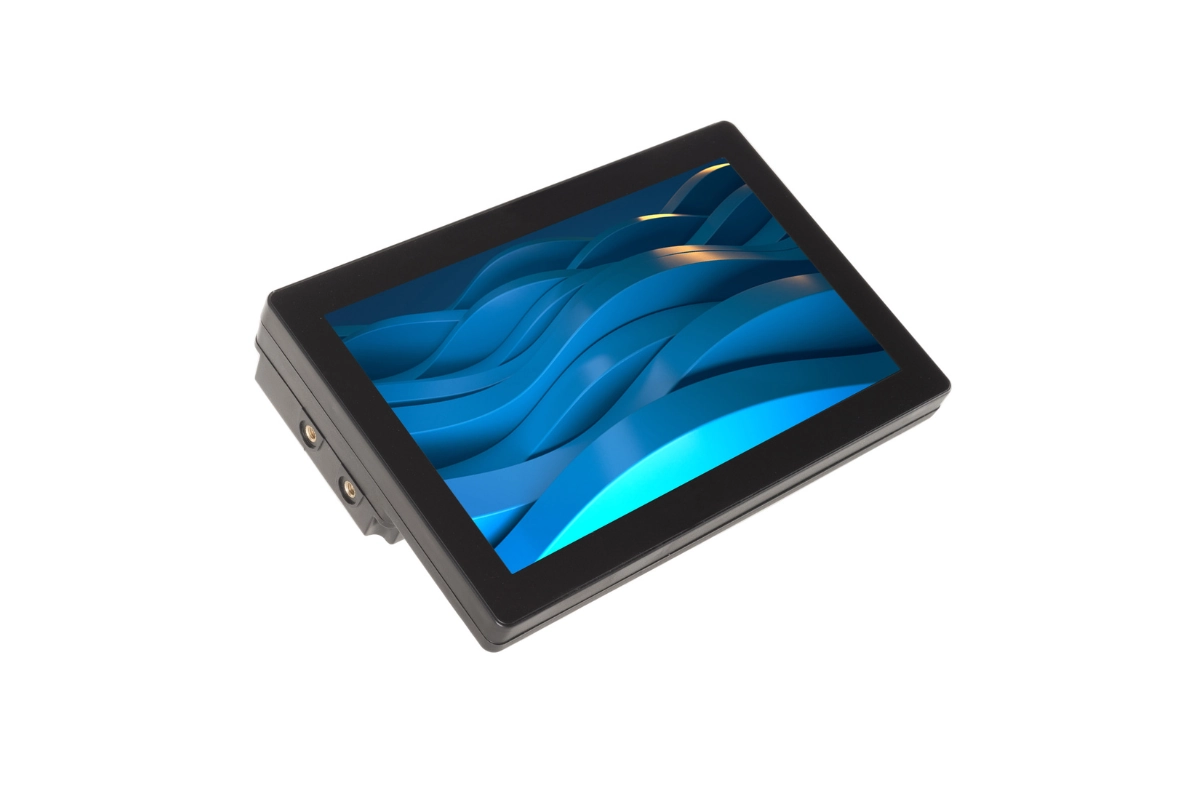

KF ha desarrollado un monitor industrial de 7’’ caracterizado por una estructura compacta de ABS, personalizable con el logotipo del cliente y diseñada para adaptarse a diferentes escenarios de aplicación.
La solución integra una pantalla TFT de 7’’ con luminosidad de 300 cd/m², resolución 1024×600 y un rango operativo ampliado de -10°C a +70°C, combinada con un vidrio táctil de 1,1 mm.
Para aplicaciones outdoor, el monitor puede equiparse con una pantalla TFT de alta luminosidad de 1000 cd/m², en sustitución del panel estándar, mejorando la legibilidad incluso en condiciones de fuerte iluminación ambiental.
Gracias al bonding entre el panel TFT y la pantalla táctil, el sistema alcanza una resistencia mecánica IK08, lo que lo hace adecuado también para instalaciones en entornos expuestos a posibles actos vandálicos o usos intensivos.

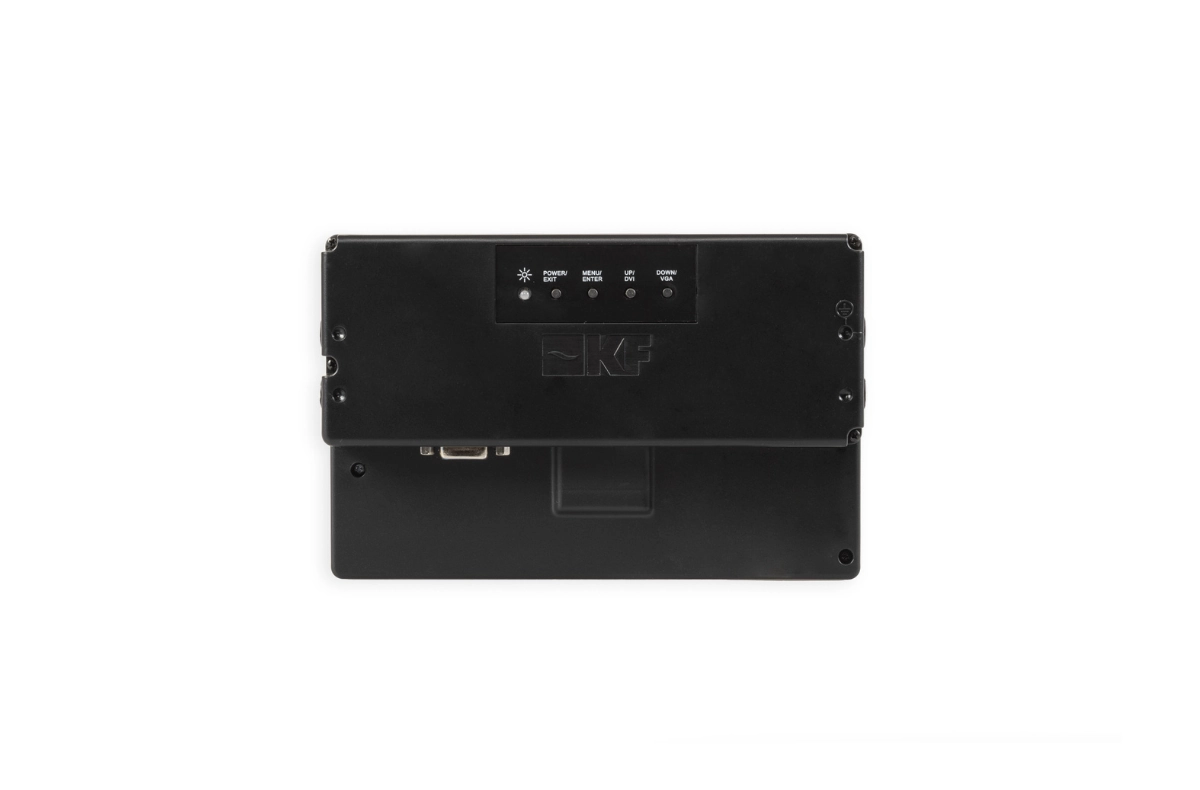

El monitor está equipado con una AD Board dotada de interfaces de vídeo HDMI y VGA, mientras que la conexión táctil se realiza mediante USB-A. El menú OSD integrado en la cubierta trasera permite una gestión sencilla de los principales ajustes de la pantalla.
Las fijaciones laterales permiten una integración inmediata dentro del sistema anfitrión, garantizando al mismo tiempo la correcta puesta a tierra del dispositivo.
El desafío
El objetivo era desarrollar un monitor industrial versátil, capaz de responder a las necesidades de múltiples sectores y aplicaciones mediante una única plataforma hardware.
La solución debía ofrecer dimensiones compactas, integración simplificada y la posibilidad de configurarse tanto para usos indoor como para aplicaciones outdoor, garantizando al mismo tiempo robustez mecánica y fiabilidad a largo plazo.
El desafío
El objetivo era desarrollar un monitor industrial versátil, capaz de responder a las necesidades de múltiples sectores y aplicaciones mediante una única plataforma hardware.
La solución debía ofrecer dimensiones compactas, integración simplificada y la posibilidad de configurarse tanto para usos indoor como para aplicaciones outdoor, garantizando al mismo tiempo robustez mecánica y fiabilidad a largo plazo.
Características principales
- Pantalla TFT táctil de 7”
- Resolución 1024×600
- Luminosidad estándar: 300 cd/m²
- Versión outdoor disponible hasta 1000 cd/m²
- Rango operativo: -10°C / +70°C
- Vidrio táctil de 1,1 mm
- Bonding TFT-touch para mayor robustez
- Resistencia mecánica IK08
- Carcasa de ABS personalizable con el logotipo del cliente
- Interfaces de vídeo HDMI y VGA
- Conexión táctil USB-A
- Menú OSD integrado
- Fijaciones laterales con función de puesta a tierra
El resultado final
KF ha desarrollado una plataforma de visualización compacta y altamente versátil, diseñada para adaptarse a diferentes aplicaciones industriales mediante una única arquitectura hardware.
La posibilidad de equipar el sistema para usos indoor u outdoor, junto con la robustez garantizada por el bonding y la resistencia IK08, permite reducir la complejidad del proyecto y simplificar la integración dentro de máquinas y sistemas pertenecientes a diferentes sectores.
Una solución flexible, fiable y preparada para evolucionar junto con las necesidades de aplicación del cliente.
